Die Qualitative Matrix im BFSM-Standardmodell
Die Qualitative Brandfallsteuermatrix setzt sich - wenn man sie informationstechnisch betrachtet - zusammen aus:
- dem Auslösebereich
- der Auslöseart
- der Anlagenfunktion im Wirkbereich
- der Funktionsart
- und dem Wirkbereich.
In der einen Achse werden die die Auslösebereiche und die Auslösearten dargestellt (so dass man pro Auslösebereich zwischen automatischen und manuellen Auslösungen unterscheiden kann). In der anderen Achse werden pro Funktionsart die Anlagefunktionen im Wirkbereich festgelegt. Auf diese Weise kann man in der Matrix übersichtlich erkennen, welche Funktionsarten (z.B. "Lüftungsabschaltung", "Maschinelle Entrauchung", "Sprachalarmierung" etc.") aus welchen Auslösebereichen mit Hilfe welcher Anlagenfunktionen im Wirkbereich implementiert werden sollen.

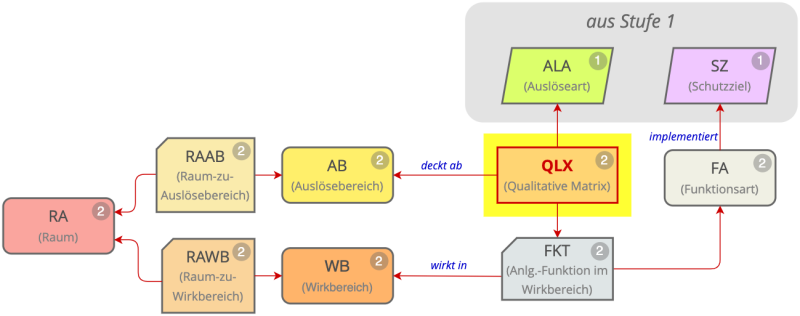

Im BFSM-Standardmodell der SYNFACTION GmbH wird die Qualitative Matrix mit "QLX" abgekürzt. Das Teilmodell der beteiligten Tabellen sieht wie folgt aus:
